DBX Олимп-003, Э-003, 004. Cхема Akai 747, 11 плат, SMD

  • 1811.jpg
  • 1812.jpg
  • 1811.jpg
  • 1812.jpg

Released by Jenyok 26.04.2019. Тема обсуждения: Vegalab

Шумоподавитель DBX-I декодер (Akai GX-747 DBX) для магнитофонов Олимп-003, Электроника ТА1-003 , Электроника-004 (вариант 1, БЕЗ К157ХП3 , 11-ть плат маломощной электроники).
Основа схемы - схема от магнитофона Akai GX-747 DBX .

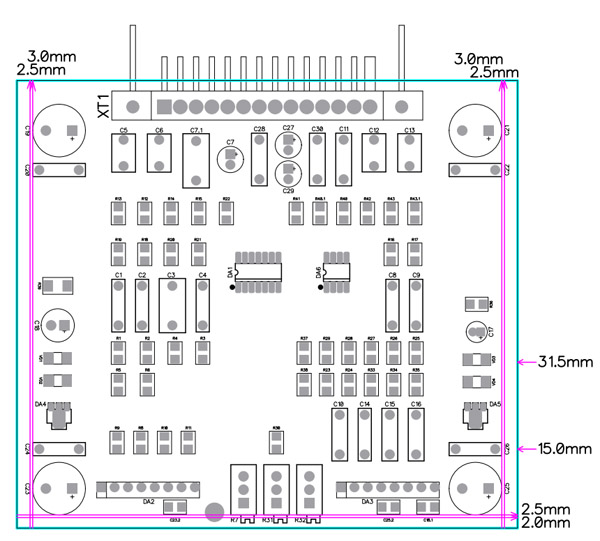

PCAD 2006 , минимальная толщина 0.30 мм, минимальный зазор 0.30 мм, переходное отверстие D1.0 х d0.5 мм.
Гербер файлы (для Китая).Компоненты SMD (в основном), DIP (конденсаторы, подстроечные резисторы).
Еще дополнительно добавил керамические конденсаторы по питанию, поставил с нижней стороны платы, всего 4 шт. (SMD-0805).

Akai-747_dbx_decoder_smdsch.pdf

decoder_dbx_smd2_2_toppcb.pdf

decoder_dbx_smd2_2_bottompcb.pdf

Akai-747_dbx_decoder_smd_sch_pcb.rar

Akai-747_dbx_decoder_smd_gerber.rar

Шумоподавитель DBX-I енкодер (Akai GX-747 DBX) для магнитофонов Олимп-003, Электроника ТА1-003 , Электроника-004 (вариант 1, БЕЗ К157ХП3 , 11-ть плат маломощной электроники).
Основа схемы - схема от магнитофона Akai GX-747 DBX .
PCAD 2006 , минимальная толщина 0.30 мм, минимальный зазор 0.30 мм, переходное отверстие D1.0 х d0.5 мм.
Гербер файлы (для Китая).Компоненты SMD (в основном), DIP (конденсаторы, подстроечные резисторы).
Еще дополнительно добавил керамические конденсаторы по питанию, поставил с нижней стороны платы, всего 4 шт. (SMD-0805).

Akai-747_dbx_encoder_smdsch.pdf

encoder_dbx_smd2_2_toppcb.pdf

encoder_dbx_smd2_2_bottompcb.pdf

Akai-747_dbx_encoder_smd_sch_pcb.rar

Akai-747_dbx_encoder_smd_gerber.rar

Дополнительно:

NTE1794.pdf

NTE1795.pdf

UPC1252H2_datasheet.pdf

UPC1252_datasheet_2.pdf

uPC1253H2_dbx.pdf

uPC1253HA2_dbx.pdf
