Блоки Питания

Некоторые уточнения по платам блоков питания.

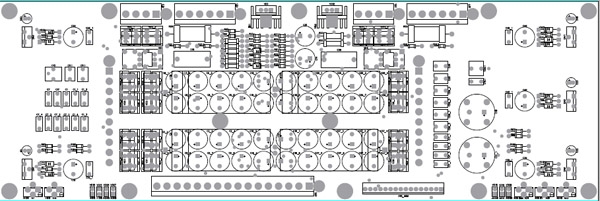

Электроника ТА1-003 , Олимп-003
Светодиоды VD6 , VD9 , VD11 подбирают по среднему падению напряжения на светодиоде 2.8 - 3 вольта. Самостоятельно изучите datasheet на необходимые светодиоды.
Резисторы R33 , R63 , R86 , R87 , R105 , R106 , R107 , R108 - подбирают для различных по цвету светодиодов. Номиналы указаны для красных светодиодов.
Светодиоды VD10 , VD15 , VD18 , VD35 , VD31 , VD33 , VD32 - прямоугольные светодиоды 5 х 2.5 мм или 5 х 2 мм .
Резисторы R198 , R199 - НЕ паять. XC10 , XC11 - НЕ паять.
Вместо диода VD3_5 поставить перемычку.
Стабилизатор на +24 Вольта НЕ паять.
Элементы стабилизатора на +24 Вольта на схеме и на плате: R36 , R66 , R108 , VD23 , VD24 , VD25 , VD33 , С33 , С33_1 , C34 , C34_1 , C34_2 , DA1 , XC9 - НЕ паять.
Размеры уголка крепления платы к ЛПМ - ИЗМЕНЕНЫ.

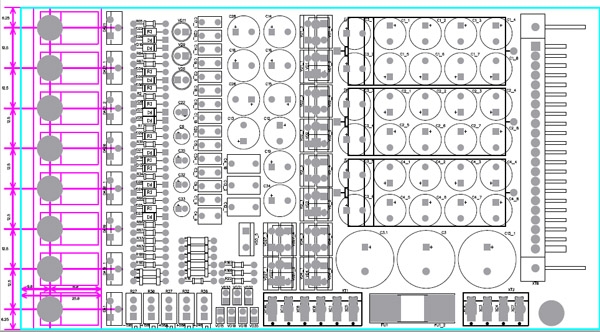

Размеры уголка крепления платы блока питания к ЛПМ и к которому крепятся LM-ки указаны на чертеже платы.
LM-ки крепятся к уголку платы через теплопроводящую изоляцию (слюда).

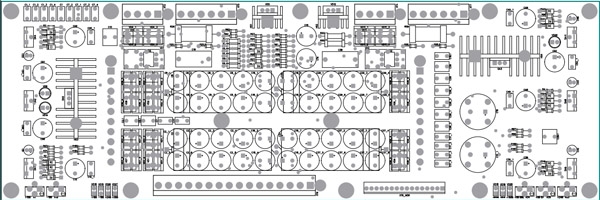

Электроника-004
Светодиоды VD6 , VD14 , VD20 подбирают по среднему падению напряжения на светодиоде 2.8 - 3 вольта. Самостоятельно изучите datasheet на необходимые светодиоды.
Дополнительные радиаторы на плате - KG-288-12 ссылка на радиатор http://platan.ru/cgi-bin/qwery.pl/id=24288
Резисторы R31 , R63 , R86 , R87 , R104 , R105 , R106 , R107 - подбирают для различных по цвету светодиодов. Номиналы указаны для красных светодиодов.
Светодиоды VD10 , VD15 , VD18 , VD19 , VD26 , VD27 , VD28 - прямоугольные светодиоды 5 х 2.5 мм или 5 х 2 мм .
При использовании реле VK1 , VK2 вместо резисторов R27 , R60 ставят перемычки, при использовании оптронов DD5 , DD12 резисторы R27 , R60 впаивают обязательно.
Резисторы R25.1 , R25.2 , R58.1 , R58.2 - НЕ паять.

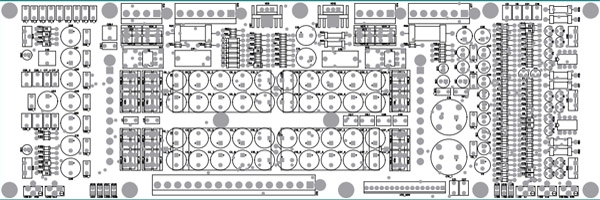

Олимп-004
Светодиоды VD6 , VD9 , VD11 подбирают по среднему падению напряжения на светодиоде 2.8 - 3 вольта. Самостоятельно изучите datasheet на необходимые светодиоды.
Дополнительные радиаторы на плате - KG-288-12 (4-е шт.) ссылка на радиатор http://platan.ru/cgi-bin/qwery.pl/id=24288
Дополнительные радиаторы на плате - HS184-100 (2-е шт.) ссылка на радиатор http://platan.ru/cgi-bin/qwery.pl/id=39698 "лишние" по длине 15 мм отпиливают от радиатора. Крепление радиатора к плате делают по месту, 2-а отверстия с резьбой М3 .
Резисторы R33 , R63 , R86 , R87 , R105 , R106 , R107 , R108 - подбирают для различных по цвету светодиодов. Номиналы указаны для красных светодиодов.
Светодиоды VD10 , VD15 , VD18 , VD31 , VD32 , VD33 - прямоугольные светодиоды 5 х 2.5 мм или 5 х 2 мм .
Резисторы R198 , R199 - НЕ паять. XC1 , XC2 - НЕ паять.
Вместо диода VD3_5 поставить перемычку.
Стабилизатор на +24 Вольта НЕ паять.
Элементы стабилизатора на +24 Вольта на схеме и на плате: RP4 , R66 , R108 , VD23 , VD24 , VD25 , VD33 , С33 , С33_1 , C34 , C34_1 , C34_2 , DA4 , HS6 , XC3 , XC4 - НЕ паять.

Внимание!!!

Читать до конца обязательно !!!
В родных схемах блоков питания магнитофона Электроника-004 выпрямитель +150 Вольт сделан однополупериодным на диоде VD8, см. Схема 1 .
Выводы обмотки трансформатора ~110 Вольт подключены к контактам 5 и 6 разъема XT1 платы блока питания, причем на самой плате блока питания, контакт 6 разъема XT1 подключен к земле (земляному проводнику), см. Схема 2 .
Также к выводу 6 разъема XT1 от трансформатора подключен провод от экрана трансформатора, провод 19 см. Схема 1 .
Во всех новых схемах и соответственно платах блоков питания магнитофона Электроника-004 выпрямитель +150 Вольт сделан двухполупериодным, т.е. вывод 6 разъема XT1 к земле (земляному проводнику) уже НЕ подключен и НЕ может быть подключен.
Вот здесь возникает маленькая проблема, которая легко решается.
.
Что необходимо обязательно сделать.
Отключить провод 19 экрана трансформатора от вывода 6 разъема XT1, см. Схема 1 .
На выводе 6 разъема XT1 оставить только провод от обмотки трансформатора ~110 Вольт.
Провод 19 экрана трансформатора подключить к свободному выводу 4 разъема XT1 .
На самой плате вывод 4 разъема XT1 перемычкой соединить с землей (земляным проводником).

Стабилизатор LM317 для схемы +24 Вольт должен иметь индекс HV , т.е. LM317HV. Это обязательное условие !!!
На всех типах плат блоков питания магнитофонов, где есть стабилизатор +24 Вольта на интегральном стабилизаторе LM317.

Номиналы резисторов для светодиодов на выходах выпрямителей и стабилизаторов схем блоков питания.

Вне зависимости от схемы блока питания (на старых схемах и на новых схемах, выложенных на форуме, номиналы резисторов указаны для светодиодов индикации линий питания НЕ верные).
Эти номиналы резисторов проверены для красных светодиодов 5 - 10 мА , мощность резисторов 0.25 Вт.
Номиналы резисторов для других светодиодов НЕОБХОДИМО подбирать самостоятельно.

+150 Вольт 2 резистора х 68 кОм
+35 Вольт 1 резистор х 16 кОм
+24 Вольта 1 резистор х 6.8 кОм
+-15 Вольт 2 резистора х 2.4 кОм
+5 Вольт 2 резистора х 820 Ом

Либо

 из расчета 1.5 +- 0.05mA. Мощность резисторов 0.25вт
150V 51кОм 2шт последовательно
35v 24кОм
24v 15кОм
15v и -15v 10кОм
5v в обоих линиях 3.3кОм
