СШП Электроника-004. 11 плат

  • 1813.jpg
  • 1814.jpg
  • 1813.jpg
  • 1814.jpg

Released by Jenyok 01.05.2019. Тема обсуждения: Vegalab

Оригинальные схемы шумоподавителей (воспроизведение, запись) магнитофона Электроника-004 с небольшими изменениями.

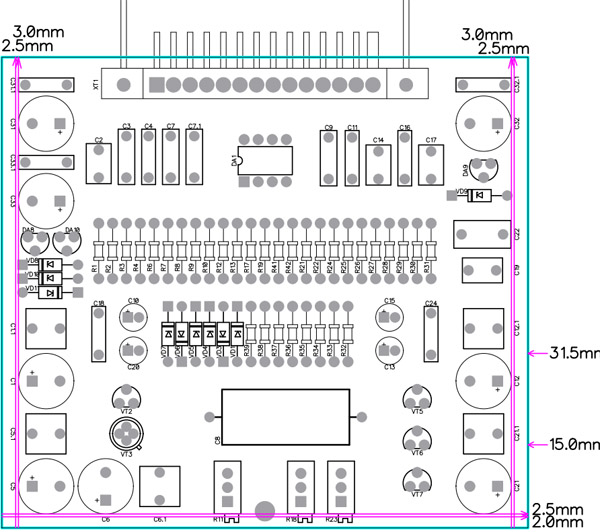

PCAD 2006 , минимальная толщина 0.30 мм, минимальный зазор 0.30 мм, переходное отверстие D1.0 х d0.5 мм.

Гербер файлы (для Китая). Компоненты все DIP (кроме керамических конденсаторов по питанию).
Стабилизаторы +-12 Вольт (корпус ТО-92).
Стабилизатор +5 Вольт (корпус ТО-92) + стабилитрон 2 Вольта, всего +7 Вольт (замена стабилитрона КС170А = 7 Вольт).
Входной и выходной буферы на операционных усилителях ОУ.
Еще дополнительно добавил керамические конденсаторы по питанию, поставил с нижней стороны платы, всего по 3 шт. (SMD-0805) на каждой плате.

Decoder:

DNR_Original_play_EL-004_2019sch.pdf

DNR_Original_play_EL-004_2019_2_toppcb.pdf

DNR_Original_play_EL-004_2019_2_bottompcb.pdf

DNR_Original_play_EL-004_2019_sch_pcb.rar

DNR_Original_play_EL-004_2019_gerber.rar

Encoder:

DNR_Original_record_EL-004_2019sch.pdf

DNR_Original_record_EL-004_2019_2_toppcb.pdf

DNR_Original_record_EL-004_2019_2_bottompcb.pdf

DNR_Original_record_EL-004_2019_sch_pcb.rar

DNR_Original_record_EL-004_2019_gerber.rar
